열화상 센서(Adafruit Amg8833) 준비

화재를 감지하려면 우선 열화상 센서가 있어야한다. 디바이스마트에서 Adafruit Amg8833을 구매하였다.



Adafruit AMG8833 IR Thermal Camera Breakout [ada-3538] / MCU보드/전자키트 > 카메라/비디오 > 얼굴인식/열화상센서 / 디바이스마트

광고아님ㅋㅋ



근데 센서의 핀이 납땜이 안된 상태로 왔다. 살면서 한번밖에 안해본 납땜을 또 해볼일이 생겼다.. (군대에서 한번 해본게 처음이자 마지막)



VIN(전원), GND(그라운드), SDA, SCL 통신선 이 네개에 핀을 꼽고 납땜을 해줬다.



솔직히 이정도면?

얼추 됐다. 그 후 아두이노(Uno R3)의 pinout을 찾아본 결과, 아두이노의 아날로그 GPIO에 SDA는 A4, SCL은 A5에 꽂으면 된다고 나와있어서 그대로 꽂아줬다. (암수핀도 없어서 샀다. 500원짜리 사는데 3000원이 들었다. 배송비..)



그 후 컴퓨터와 아두이노를 연결을 해줬다.



터미널을 열고, sudo dmesg | grep tty 명령을 사용해 아두이노 시리얼 포트를 찾는다. 다음과 같이 결과가 뜨는걸 알 수 있다.

얘는 /dev/ttyACM0 임을 알 수 있다.



/dev/ttyACM0 인걸 알았으니 sudo chmod 666 /dev/ttyACM0 명령으로 파일 접근 권한을 준다.

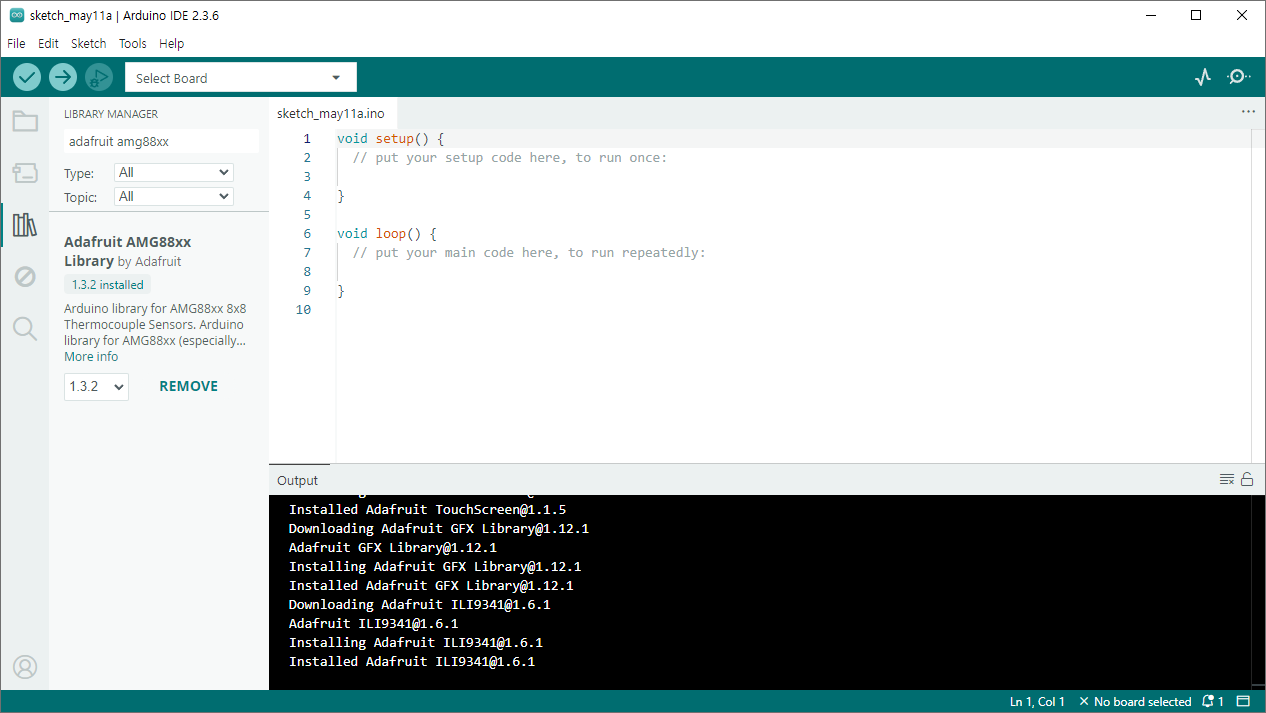

이제 아두이노에 들어가서 상단의 Tools → Manage Libraries → Adafruit AMG88xx 를 검색해 열화상 센서 라이브러리를 다운받아줬다.



그리고 다음 코드를 작성해 센서값을 serial로 출력해줬다.



#include <Wire.h>
#include <Adafruit_AMG88xx.h>

Adafruit_AMG88xx amg;

void setup() {
  Serial.begin(115200);
  Wire.begin();

  if (!amg.begin()) {
    Serial.println("AMG8833 not found");
    while (1);
  }

  delay(100);
}

void loop() {
  float pixels[64];
  amg.readPixels(pixels);

  for (int i = 0; i < 64; i++) {
    Serial.print(pixels[i], 1);
    if (i < 63) Serial.print(",");
  }
  Serial.println();
  delay(100); // 10Hz (100ms)
}



그 후 상단의 Select Board를 눌러 Arduino Uno를 선택하고, Verify -> Upload를 눌러준다.

업로드가 된 후에 VSCode를 열어서 파이썬으로 8*8 열화상 감지 코드를 다음과 같이 작성한다.



# test.py

import serial
import numpy as np
import matplotlib.pyplot as plt
import matplotlib.animation as animation

ser = serial.Serial('/dev/ttyACM0', 115200)	# 포트에 맞게 변경하면됨

fig, ax = plt.subplots()
im = ax.imshow(np.zeros((8, 8)), vmin=0, vmax=80, cmap='inferno')	# AMG833은 0~80까지 감지 가능하므로 온도 설정
plt.colorbar(im)

def update(frame):
    try:
        line = ser.readline().decode().strip()
        parts = line.split(',')
        if len(parts) != 64:
            return im,

        data = np.array([float(p) for p in parts])
        data = data.reshape((8, 8))
        im.set_array(data)
    except Exception as e:
        print("Error:", e)
    return im,

ani = animation.FuncAnimation(fig, update, interval=100)
plt.title("AMG8833 Heatmap")
plt.show()



전 포스트에서 Ubuntu 20.04 + ROS1을 사용한다 하였는데, 내 노트북엔 이미 Ubuntu 24.04가 깔려있으므로 pip를 가상환경 없이 돌릴수가 없다. numpy와 matplotlib을 설치할 수 없다는뜻. 따라서 sudo apt install python3-pip python3-venv -y 명령으로 가상환경을 설치해준 뒤, 다음 명령으로 가상환경을 실행하고, 필요한 라이브러리를 설치해준다.



python3 -m venv .venv
source .venv/bin/activate
pip install numpy matplotlib pyserial



그 후, 위에서 작성하였던 test.py를 실행시킨다. (python3 -m test.py)



다음과 같이 8*8로 시각화가 잘 됨을 알 수 있다.
